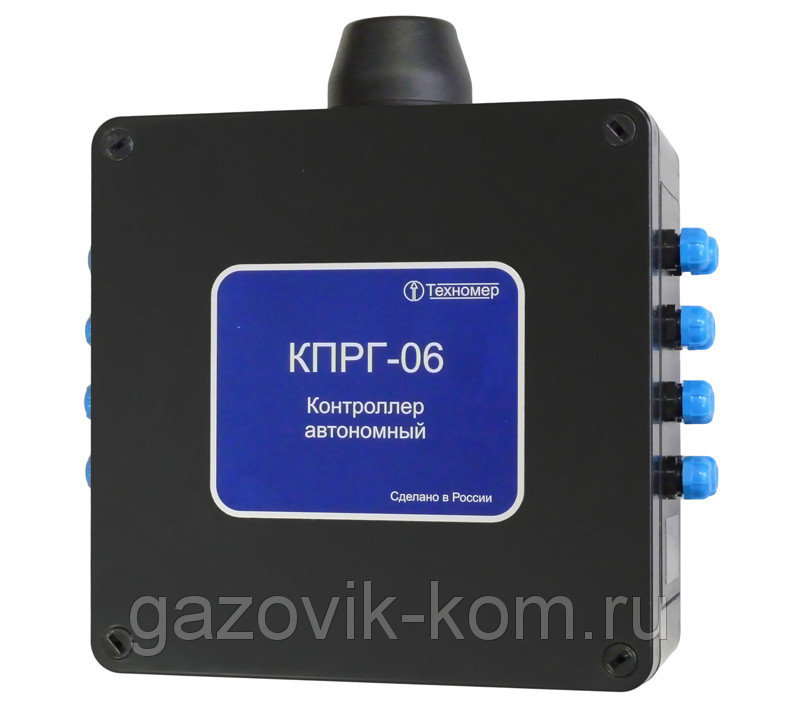

Контроллер автономный пунктов редуцирования и учёта газа КПРГ-06
Описание
Цену уточняйте по почте gazovik-komplekt@mail.ru или по телефону ( +7 (845) 375-22-70, +7 (845) 375-20-22, +7 (917) 323-13-72 ).
Назначение
Контроллер автономный пунктов редуцирования давления газа и учета расхода газа КПРГ-06 (далее контроллер КПРГ-06) предназначен для обеспечения контроля параметров работы газорегуляторных пунктов с одной или двумя линиями редуцирования, а также с функцией учёта расхода газа, с последующей передачей полученной информации по каналу сотовой связи стандарта GSM /GPRS на сервер сбора и анализа данных.
Область применения
Контроллер КПРГ-06 может применяться в составе автономных систем телеметрии узлов учета газа и узлов редуцирования давления газа, расположенных во взрывоопасных зонах, при отсутствие сети внешнего электропитания.
Описание
Контроллер КПРГ-06 с подключёнными к нему датчиками первичной информации обеспечивает измерение и контроль следующих параметров:
- давление газа на входе пункта (Рвх.);
- давление газа на выходе 1-й линии редуцирования (Рвых. 1);
- давление газа на выходе 2-й линии редуцирования (Рвых. 2);
- перепад давления на фильтре газа 1-й линии редуцирования;
- перепад давления на фильтре газа 2-й линии редуцирования;
- температура воздуха внутри шкафа (блока), либо технологического помещения;
- температура газа на входе пункта;
- температура газа на выходе 1-й линии редуцирования пункта;
- температура газа на выходе 2-й линии редуцирования пункта;
- срабатывание предохранительного запорного клапана 1-й линии редуцирования;
- срабатывание предохранительного запорного клапана 2-й линии редуцирования;
- состояние датчиков открытия дверей шкафа (блока) и дверей защитного ограждения;
- концентрация метана (СН4) внутри шкафа (блока), либо технологического помещения, в котором установлен автономный контроллер;
- концентрация окиси углерода (СО) внутри шкафа (блока), либо технологического помещения, в котором установлен автономный контроллер;
- напряжение источника питания контроллера;
- данные из архивов корректоров объёма газа ЕК270 (ЕК260) (при наличии учёта расхода газа).
Контроллер КПРГ-06 выполняет следующие функции:
- С интервалом 10…600 сек. (выбирается программно) запрашивает по цифровому каналу связи данные с датчиков входного и выходного давления газа, датчиков перепада давления на фильтрах газа, датчика температуры окружающего воздуха и сигнализатора загазованности;
- непрерывно контролирует состояние дискретных входов в том числе: датчиков положения предохранительных запорных клапанов и датчиков открытия двери шкафа (датчиков контроля целостности охранного периметра);
- формирует в архиве информацию о сроках и необходимости проведения процедуры очередной поверки датчиков первичной информации, подключенных к контроллеру;
- контролирует состояние автономного источника питания для обеспечения необходимого срока автономной работы Аппарата;
- формирует архив данных о работе пункта редуцирования давления газа (глубина интервального архива — не менее 2 месяцев). Состав архива: Номер записи, дата-время, давление на входе, давление на выходе 1, давление на выходе 2, перепад давления на фильтре 1, перепад давления на фильтре 2, температура, величина концентрации метана (CH4), величина концентрация окиси углерода (СО), состояние дискретных входов, код записи, информация об аварийных состояниях за прошедший час с кодами аварийных состояний. Записи в архиве формируются в конце часа (усредненные за час значения давлений, перепадов давлений, температуры внутри шкафа, загазованности) или в случае начала и окончания внештатной ситуации (давление, температура и значение загазованности на момент формирования записи);
- в зависимости от предварительных настроек инициирует сеанс связи с сервером обмена данных и передаёт СМС сообщение на заранее введенный телефонный номер в случае возникновения внештатной ситуации:
- выход входного давления за пределы диапазона установленных значений;
- выход выходного давления за пределы диапазона установленных значений;
- срабатывание предохранительных запорных клапанов,
- нарушение целостности периметра (открытия двери шкафа),
- достижение предельно допустимой концентрации метана (CH4) и окиси углерода (СО) внутри шкафа (блока), либо технологического помещения,
- разряд элементов питания контроллера ниже предельно допустимого уровня.
Для мониторинга внештатной ситуации контроллер может быть настроен на автоматический повтор передачи сообщения о наличии внештатной ситуации с интервалом времени от 5 минут до момента окончания действия данной внештатной ситуации.
- передаёт содержимое архива по каналу GPRS связи на сервер сбора данных (в штатном режиме передача содержимого архива происходит 1 раз в сутки в заданное время).
- Фиксирует в архиве суммарное число сеансов связи контроллера в режиме передачи данных по каналам GSM/GPRS связи и их общую продолжительность.
Конструкция
Контроллер КПРГ-06 выполнен во взрывозащищённом исполнении (вид взрывозащиты 1 Ex iа IIB T5), и имеет степень защиты от внешних условий IP66, что позволяет размещать его непосредственно во взрывоопасной зоне, в помещениях категории B-Ia (внутри шкафа/блока).
Контроллер КПРГ-06 работает совместно с датчиками давления, датчиками перепада давления, датчиками температуры, сигнализаторами загазованности CH4 и СО, электронными корректорами объёма газа ЕК270, ЕК260, а также дискретными датчиками типа «сухой контакт».
Питание контроллера автономного КПРГ-06 и всех подключённых к нему датчиков первичной информации осуществляется от автономного источника питания (комплекта литиевых батарей), расположенного внутри корпуса контроллера, что обеспечивает работу системы телеметрии в течение не менее 4 лет без замены элементов питания при штатном режиме работы. Штатный режим работы: передача содержимого архива 1 раз в сутки, передача информации о возникновении внештатной ситуации (нарушение целостности периметра, предельное засорение фильтра газа, аварийное срабатывание предохранительного запорного клапана) не чаще 1 раза в сутки.
Имеется возможность подключения внешнего источника питания БПЭК-02/М. В данном случае количество сеансов связи за сутки и их длительность может быть не ограничена.
Технические характеристики
- Габаритные размеры, мм — 270×270×135
- Масса , кг не более — 5
- Рабочий диапазон температур окружаю среды — -40… +55°С
- Степень защиты от воздействия окружающей среды — IP66
- Вид взрывозащиты контроллера 1 Exib IIB — T5
- Количество дискретных входов типа «сухой контакт» — 6 шт.
- Количество информационных входов:
- датчик давления газа 4 шт.
- датчик перепада давления на фильтре либо счётчике газа 4 шт.
- датчик температуры внутри помещения 1 шт.
- датчик температуры газа в трубопроводе 3 шт.
- сигнализатор загазованности метана (CH4) 2 шт.
- сигнализатор загазованности окиси углерода (СО) 2 шт.
- электронный корректор объёма газа ЕК270 (ЕК260) 2 шт.
- Питание — автономное, от встроенного комплекта литиевых батарей расположенных внутри контроллера КПРГ-06. Время автономной работы контроллера КПРГ-06 при штатном режиме работы — не менее 4-х лет.
- Возможность подключения внешнего источника питания БПЭК-02/М.
