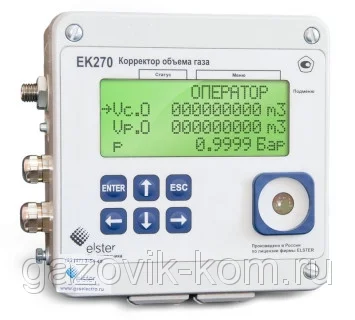

Корректор объема газа ЕК270
Description
Цену уточняйте по почте gazovik-komplekt@mail.ru или по телефону ( +7 (845) 375-22-70, +7 (845) 375-20-22, +7 (917) 323-13-72 ).
Назначение
Корректор объема газа ЕК270 предназначен для приведения рабочего объема газа, прошедшего через счетчик, к стандартным условиям (давление газа — 760 мм. рт.ст., температура газа +20°С) путем вычисления коэффициента сжимаемости газа по ГОСТ 30319.2 и коэффициента коррекции с использованием измеренных значений давления, температуры газа и введенных параметров газа.
Дополнительно корректор ЕК270 комплектуется преобразователем перепада давления для измерения перепада давления на счетчике газа и преобразователем температуры окружающей среды. Наличие высокочастотного входа позволяет подключить к корректору ЕК270 среднечастотный датчик импульсов R300 или высокочастотные датчики импульсов A1K (для RVG) и А1S (для TRZ) и точно вычислять мгновенный расход газа не только при стабильном, но и при импульсном режиме работы оборудования.
С помощью блоков питания и коммуникационных модулей серии БПЭК может быть организована система дистанционного сбора данных. Для этого используются:
Программный комплекс «Содек — стандарт» версия 6.х — предназначенный для сбора данных с небольшого количества ЕК270 в интерактивном режиме при непосредственном подключении или дистанционно (в том числе по GSM каналу),
Программно-технический комплекс «СОДЭК® Экстра™» — предназначенный для сбора данных с большого количества корректоров ЕК270 и ТС220 в автоматическом режиме при непосредственном подключении или дистанционно (в том числе по GSM / GPRS каналам).
Конструкция
Корпус корректора разработан с учетом требований, предъявляемых к промышленным установкам. Надежный металлический корпус обеспечивает простоту подключения вторичных устройств и допускает установку корректора на турбинный или ротационный счетчик газа, а так же на стену. Интегрированный в корпус корректора или вынесенный преобразователь абсолютного давления, не требует дополнительной настройки на месте эксплуатации. Четырехстрочный буквенно-цифровой дисплей с крупными символами, в совокупности с шестикнопочной клавиатурой, обеспечивают удобный для восприятия интерфейс оператора. Оптический интерфейс передачи данных, расположенный на лицевой панели, позволяет производить настройку корректора и считывание архивов без коммутации соединительных кабелей.
Выполняемые функции
Измерение значений давления и температуры газа, рабочего объема со счетчиков газа;
Вычисление коэффициента сжимаемости газа и коэффициента коррекции в соответствие с ГОСТ 30319.2-96;
Вычисление приведённого к стандартным условиям расхода и объёма газа;
Измерение значения перепада давления на счетчике (опционально, при подключении внешнего преобразователя перепада давления);
Измерение значения температуры окружающей среды (опционально, при подключении 2-го преобразователя температуры);
Измерение мгновенного расхода газа (опционально, при подключении ВЧ или СЧ датчиков в составе комплексов СГ-ЭК);
Работа по подстановочным значениям давления, температуры и расхода газа при нарушении установленных пределов тревоги;
Формирование архива по рабочему и стандартному объему, давлению, температуре газа, коэффициенту сжимаемости и фактору сжимаемости за последние 9 месяцев при измерительном периоде 60 минут. При измерении значений перепада давления на счетчике и температуры окружающей среды архив дополняется этими значениями;
Формирование суточного архива за последние 2 года;
Отображение на большом дисплее (4 строки х 20 символов) текущих измеряемых и рассчитываемых параметров, настроек и данных архива;
Формирование журнала событий (событие, вызвавшее запись в журнал, время, дата). Максимальное число записей в журнале событий — 500;
Формирование журнала изменений (изменение параметров газа, подстановочных значений и т.д., дата, время). Максимальное число записей — 200;
Интеграции в систему с дистанционной передачей данных с помощью интерфейса постоянного подключения RS232 (RS485) или оптического интерфейса;
Изменение параметров газа дистанционно с помощью программного обеспечения или с помощью SMS сообщений;
Установка во взрывоопасной зоне, маркировка взрывозащищенности 1Ex ib IIB T4;
Автономная работа от 2-х встроенных элементов питания в течение 5-ти лет. При установке 2 х дополнительных элементов питания срок автономной работы увеличивается. Замена элементов питания без потери данных;
Передача данных в системы сбора данных (протоколы ГОСТ Р МЭК 611007 и Modbus; интерфейсы оптический и RS232/RS485). Совместимость с ЕК260 по дополнительному оборудованию и программному обеспечению.
Поверка корректора ЕК270 проводится комплектно со всеми преобразователями 1 раз в 5 лет.
Основные характеристики
Корпус: Алюминиевый сплав, промышленное исполнение
Размеры: Высота 200 мм, ширина 200 мм, глубина 102 мм
Вес: Не более 2,8 кг.
Класс защиты: IP 65.
Окружающая среда: −40°С до +60°С
Питание: 2 литиевых элемента питания (срок службы > 5 лет при стандартном режиме эксплуатации) Срок службы может быть увеличен с помощью установки двух дополнительных элементов питания. Может быть подключено внешнее питание. Элементы питания могут быть заменены без нарушения калибровочной пломбы.
Клавиатура: 6-ти кнопочная плёночная клавиатура.
Дисплей: 4-х строчный 20-ти символьный дисплей.
Калибровочный замок: Находится внутри корректора, пломбируется навесной пломбой.
Цифровые входы: 2 цифровых входа для подключения НЧ, СЧ и ВЧ датчиков. 1 цифровой вход для подключения сигнальных сообщений (например, статусные состояния, синхронизация времени и т.д.).
Преобразователь давления газа: Встроенный в корпус корректора или выносной до 100м. (штуцер М12 ´ 0,5). Диапазоны давлений от 0,8 до 70 бар (от 0,08 — до 7 МПа).
Преобразователь перепада давления на счетчике: Внешний преобразователь, устанавливается на корпус корректора вместе с вентильным блоком. Диапазоны измерения перепада давления: 0 — 1,6 кПа, 0 — 2,5 кПа, 0 — 4 кПа, 0 — 6,3 кПа, 0 — 10 кПа, 0 — 16 кПа, 0 — 25 кПа, 40 кПа.
Преобразователь температуры газа в трубопроводе: Тип Pt500 (500П). Длина 50 мм Æ 4 мм, длина кабеля 1 м (стандартно). Диапазон измеряемой температуры от −30°С до 60°С.
Преобразователь температуры окружающей среды: Типа Pt500 (500П). Устанавливается в корпусе корректора или снаружи по требованию заказчика.
Относительная погрешность измерения давления: 0,35%
Относительная погрешность измерения температуры: 0,1
Приведенная погрешность измерения перепада давления: 0,1%
Дополнительная температурная погрешность измерения перепада давления: 0,1% на каждые 10°С
Относительная погрешность вычисления стандартного объема газа (с учетом погрешностей измерения давления и температуры): 0,37%
Коэффициент сжимаемости: Вычисление в соответствие с ГОСТ Р 30319.2-96 или программируемый как константа.
Сигнальный выход: 2 цифровых выхода, программируемых для
вывода импульсов (счётчики объёма);
вывод сообщений тревога/предупреждение.
Интерфейс: Оптический интерфейс в соответствие с IEC 61107. Внутренний программно переключаемый интерфейс RS232 / RS485 для стационарного подключения.
