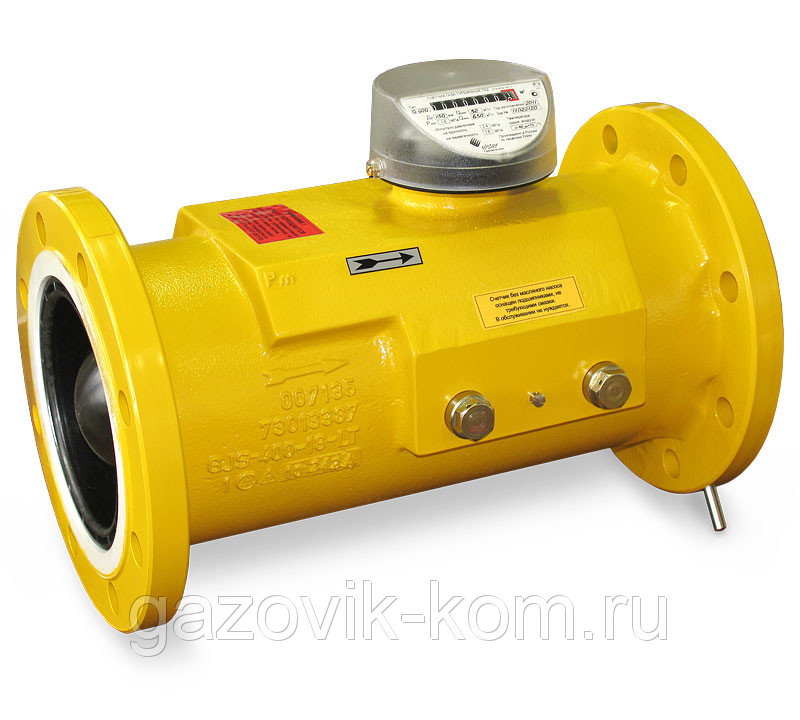

Турбинные счетчики газа TRZ G65-G4000

Описание

Цену уточняйте по почте gazovik-komplekt@mail.ru или по телефону ( +7 (845) 375-22-70, +7 (845) 375-20-22, +7 (917) 323-13-72 ).

Назначение

Измерение объема плавно меняющихся потоков очищенных и осушенных неагрессивных одно- и многокомпонентных газов (природный газ, воздух, азот, аргон и др.) при использовании их в установках промышленных и коммунальных предприятий (для учета расхода газа при коммерческих операциях).

Принцип работы

Счетчик газа турбинный TRZ состоит из корпуса (фланцевое исполнение) и измерительного преобразователя. При воздействии потока газа на турбину, последняя вращается со скоростью, пропорциональной скорости потока (объемному расходу) газа. Вращение турбины с помощью механического редуктора передается на счетную головку, показывающую (по нарастающей) суммарный объем газа при рабочих условиях, прошедший через счетчик.

Конструкция

Конструктивно счетчик представляет собой корпус во фланцевом исполнении, в проточной части которого последовательно по потоку расположено устройство измерительное, состоящее из струевыпрямителя, корпуса, турбинного колеса, узла редуктора. Корпус имеет монтажные отверстия для установки гильз датчиков температуры, высокочастотных датчиков импульсов, место отбора давления.

Конструкция счетчика сделана таким образом, что устройство измерительное (картридж) может целиком извлекаться из корпуса прибора. При этом корпус не оказывает влияния на метрологические характеристики счетчика, так как вся измеряемая среда проходит через проточную часть устройства измерительного.

Счетчики TRZ Ду50-Ду150 изготавливаются без масляного насоса, поскольку оснащены подшипниками, которые не требуют дополнительной смазки во время эксплуатации. По специальному заказу счетчики TRZ Ду80-Ду150 могут оснащаться масляным насосом. Счетчики TRZ Ду200-Ду300 выпускаются только в исполнении с масляным насосом

Отличительные особенности

  • Широкий диапазон измерения расходов (Qmin/Qmax) — до 1/80 в зависимости от рабочего давления (для счетчиков исполнения «2» и «2У»).
  • Высокая точность измерения до 0,9% во всем диапазоне расходов (для счетчиков исполнения «2У»).
  • Поверка счетчик путем замены устройства измерительного (картриджа). Поверку счетчика возможно производить на месте его эксплуатации заменой устройства измерительного на аналогичное, поверенное заранее, при этом метрологические характеристики счетчика будут соответствовать характеристикам нового картриджа.
  • Устройство измерительное является отдельным средством измерения и имеет свидетельство об утверждении типа.
  • Устройство измерительное не связано жестко с корпусом счетчика; что позволяет исключить влияние механических нагрузок на метрологические характеристики счетчика.
  • Длина прямых участков: до счетчика от 2-х Ду, после счетчика — не требуется.
  • Применение подшипников, не требующих дополнительного обслуживания (смазки) во время эксплуатации счетчика (для типоразмеров TRZ Ду50-150).
  • Применение турбинного колеса из алюминиевого сплава в счетчиках всех типоразмеров, что позволяет добиться стабильных метрологических характеристик на высоких давлениях.
  • Допустимость кратковременного превышения максимального расхода газа до 1,6 Qmax.
  • Возможность работы с электронными корректорами объема газа ЕК270, ЕК260, ТС220, ТС215, ТС210.
  • Возможность использования высокочастотных датчиков импульсов A1R и A1S, среднечастотного R300 в комплексах СГ-ЭК с корректором объема газа ЕК270.
  • Монтаж счетчиков возможен на горизонтальном и вертикальном (при подаче газа как сверху вниз, так и снизу вверх) участке трубопровода.

Основные характеристики

  • Диапазон рабочих расходов: от 5 м³/ч до 6500 м³/ч.
  • Диаметр условного прохода: от Ду50 до Ду300.
  • Максимальное рабочее давление газа: 1,6 МПа; 6,3 МПа; 10 МПа — в зависимости от типоразмера счетчика.
  • Диапазон измерений Qmin/Qmax:
    • 1:20 (1:30) — для счетчиков исполнения «1»;
    • до 1/80 — для счетчиков исполнения «2» и «2У» в зависимости от рабочего давления.
  • Диапазон температуры:
    • окружающей среды от −40 °С до +70 °С;
    • измеряемой среды от −30 °С до +60 °С.
  • Пределы допускаемой относительной погрешности
    • для TRZ G160 Ду80 — TRZ G4000 Ду300 исполнения «1» и «2»:
      • 1% в диапазоне расходов от 0,1 Qmax до Qmax,
      • 2% в диапазоне расходов от Qmin до 0,1Qmax;
    • для TRZ G65 Ду50 исполнения «1»:
      • 1% в диапазоне расходов от 0,2Qmax до Qmax,
      • 2% в диапазоне расходов от Qmin до 0,2 Qmax;
    • для TRZ G160 Ду80 — TRZ G4000 Ду300 исполнения «2У»:
      • 0,9% в диапазоне расходов от Qmin до Qmax.
  • Межповерочный интервал: 10 лет.
